仪器介绍：

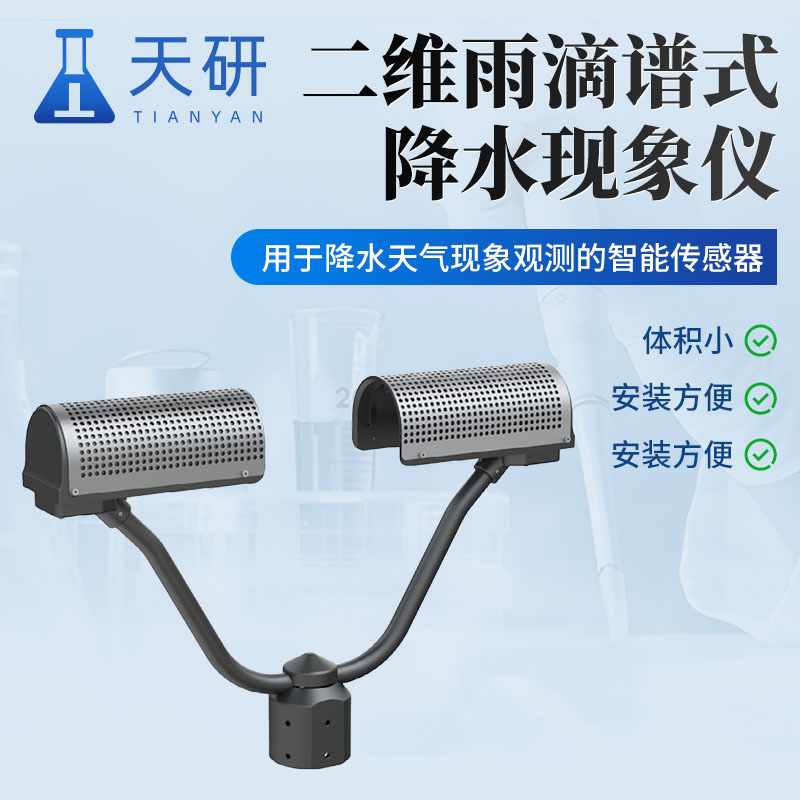

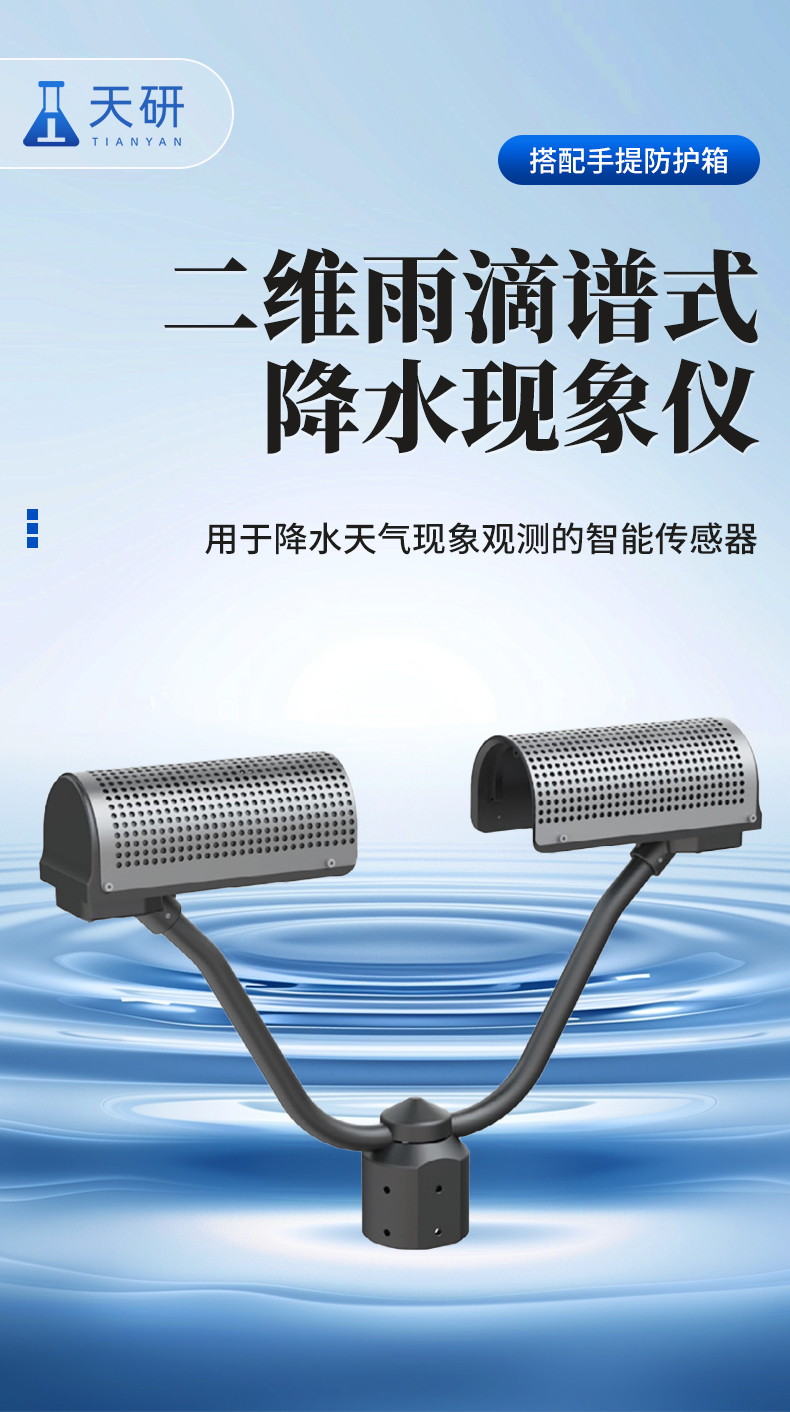

雨滴谱式降水现象仪（以下简称降水现象仪、雨滴谱仪或设备）是一款用于降水天气现象观测的智能传感器。

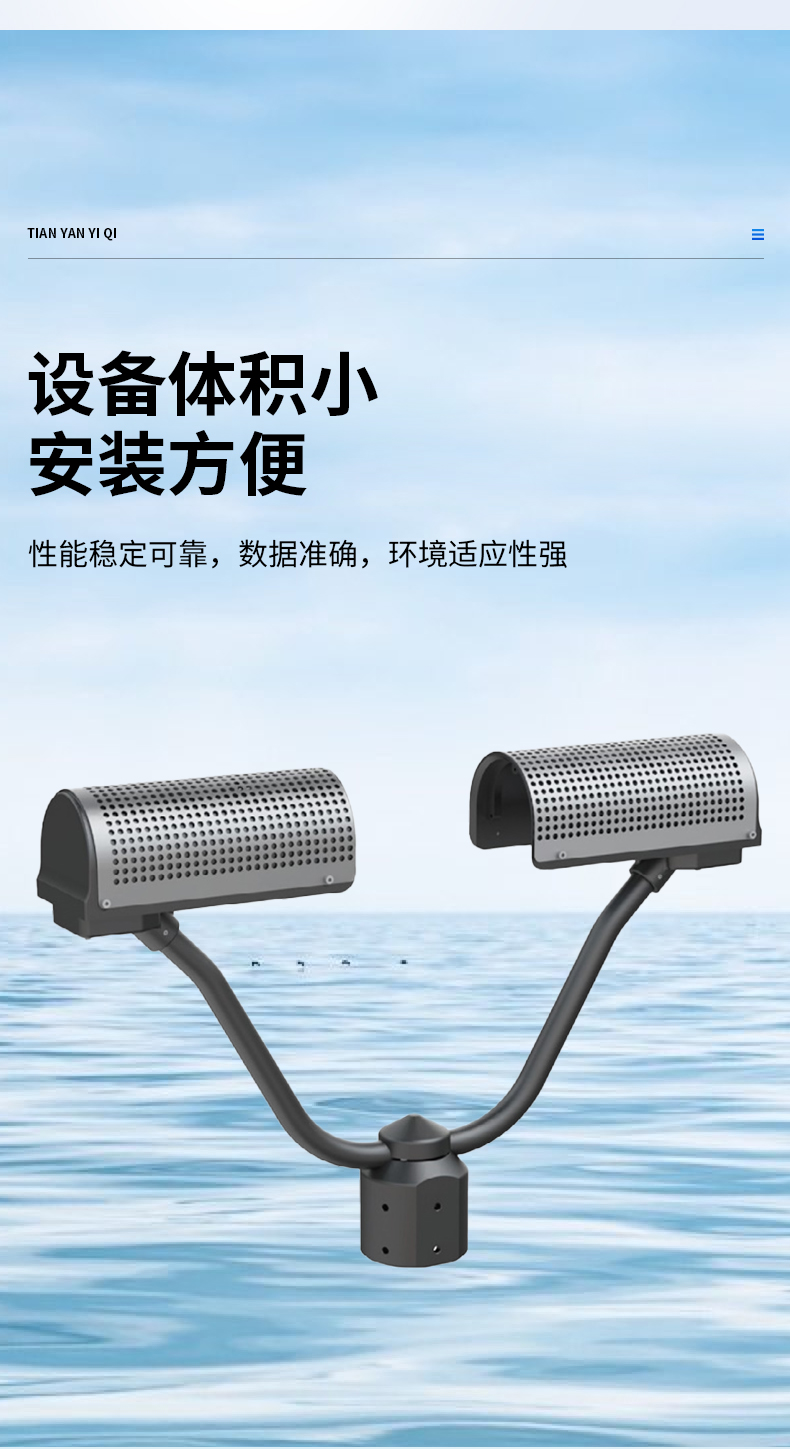

该设备体积小、安装方便，性能稳定可靠，数据准确，环境适应性强，可广泛应用于科研院所、人工影响天气等领域，并为防灾减灾提供预警。

工作原理：

设备的工作原理是基于一个能够发射水平光束的激光传感器。当激光束里没有降水粒子穿过时，接收器的输出为**信号。当降水粒子穿过水平光幕时，遮挡了相应部分的光束，从而降低了输出信号。降水粒子的直径可通过信号变化的大小进行确定，下落速度可由信号变化的持续时间确定。信号变化的持续时间为降水粒子开始进入光束到完全离开光束所经历的时间。根据粒径和速度参数可以推算出降水滴谱、降水类型、降水强度等信息。

设备组成：

设备主要由光学部分、电学部分和结构部分组成。

1. 光学部分
激光传感器由发射器和接收器组成，发射器光源为可见光，波长为660nm，输出功率≤1mW，有效测量区域为180 * 30mm。

2. 电学部分
电学部分采用模块化设计，整个电学分为3个部分，主电路板、辅电路板、加热模块。
主电路板主要包括处理器模块，信号处理模块，通信模块、电源模块。
辅电路板主要用于接线和防雷。
加热模块设置在激光发射和接收部分，主要用来消除雾的影响和增强抗低温能力（主要是在冬季使用），保证设备能在各种环境条件下稳定、可靠的工作。

3. 结构部分
激光传感器中发射器和接收器为对称配置，为了使激光束能够良好的对接，安装激光传感器的支架要采用对称设计。
防雨溅网可以防止因飞溅的雨滴进入激光束区域造成的测量误差，保证了设备在各种环境和天气条件下都能提供连续、**的测量数据。

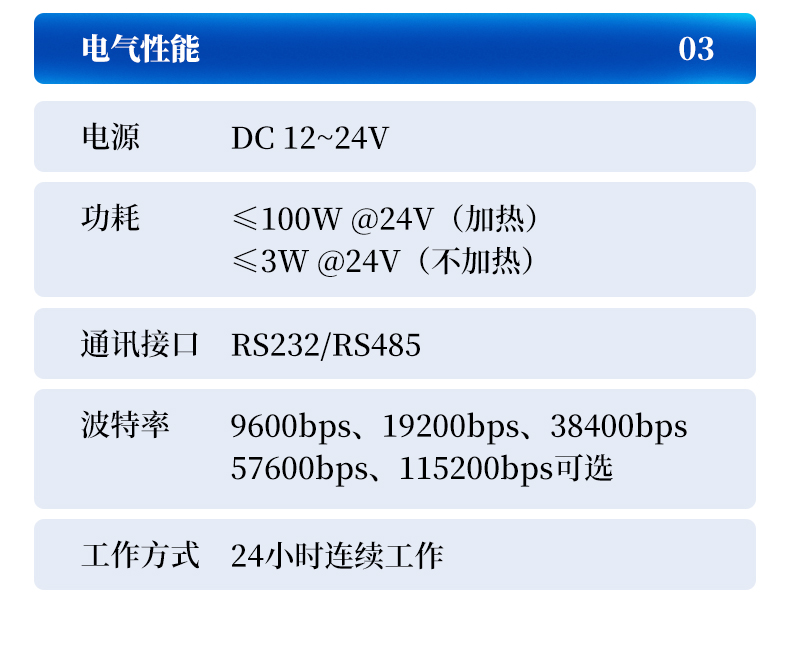

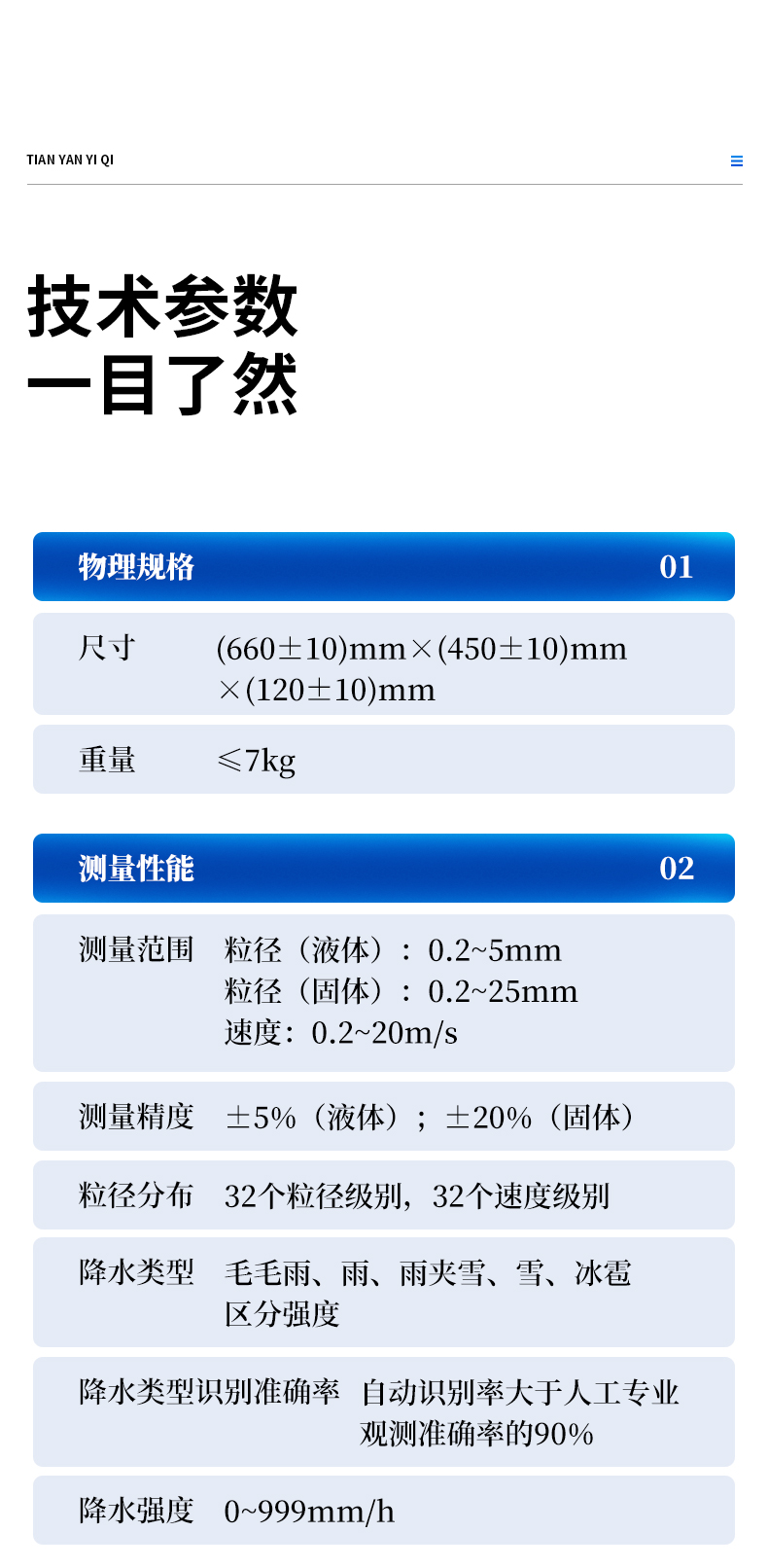

产品技术性能指标：
